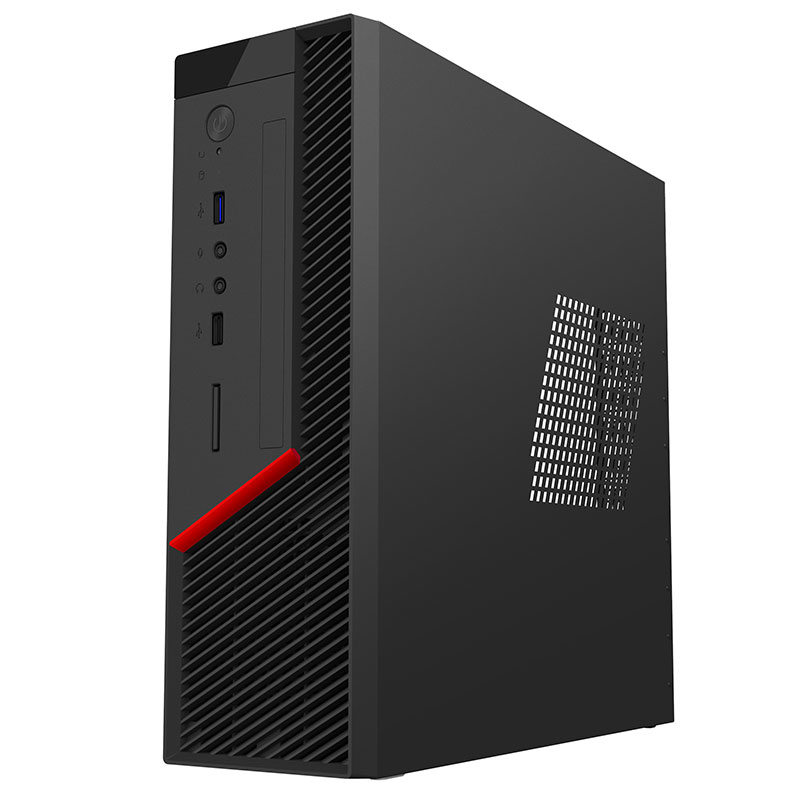

S202 -4U
7.5L桌面SFF系列小机箱,支持ITX主板
7.5L桌面SFF系列小机箱,支持ITX主板
3C设计过EMI,无线拆装面板,适合装机系统客户,快速生产PC。
TFX电源支持,可选80+高效电源方案
前板2xUSB+读卡器可选
支持全高原装Intel CPU cooler高度
2个独立PCIe扩展槽
企业商用及家用及教育学生电脑的装机优选。

7.5L桌面SFF系列小机箱,支持DTX,ITX主板

3C设计过EMI,无线拆装面板,适合装机系统客户,快速生产PC。


1 , 机箱尺寸在290*92.5*280mm,机箱料厚为T0.6mm SGCC

2 , 机箱设计可以安装MicroATX主板尺寸在210*200mm以内,及所有DTX/ITX的主机板

3、机箱设计配置:3.5/2.5 HDD*1(3.5/2.5二选一);
     9.5mm  Slim ODD*1;FIO  board(U3*2;Audio*2);
     TFX  PSU/ 外置电源适配器方案(二选一)

4、机箱设计采用Costdown方案,硬盘及光驱支架设计成一个可拆支架与整个机箱之间利用螺丝及卡勾固定;硬盘与支架之间采用减震垫。

5、机箱设计采用前后板分开方式,前后板模具设计采用Code模,预留后IO及PCI口互换冲程

6、机箱设计在TFX电源位置预留内置Adapter固定支架安装孔位

7、FIO采用PCB方式,FIO board上集成F-panel,FIO安装方式为上下插拔式。

8、前置内置Wifi天线(可选)

类型 (Midi, Micro, Mini ITX, Full)桌面SFF小机箱 7.5L
五金SGCC 0.6mm
电源下置/TFX
主板Micro-ATX/DTX (最大200*210mm)、Mini-ITX
前面板塑胶
侧板五金
五金
外漏扩展位Slim ODD*1
3.5"*0
内置扩展位3.5" (HDD)*1
2.5" (SSD)*1
I/O按键*2
USB2.0接口*2
USB3.0 接口*2
音频接口*1
Type C*0
读卡器*1(选配)
安全/COM 口肯辛通,挂锁
风冷前板1x80mm(选配)
上板0
后板0
左侧板0
电源罩0
PCI 卡条*2
尺寸规格五金尺寸(L)280*(W)93*(H)290mm
产品尺寸(L)310*(W)93*(H)290mm
纸箱尺寸(L)385*(W)187*(H)395mm
净重(Kg)3.0kgs
毛重 (Kg)3.5kgs
显卡长度最长 130mm
CPU高度65mm
理线空间*0
